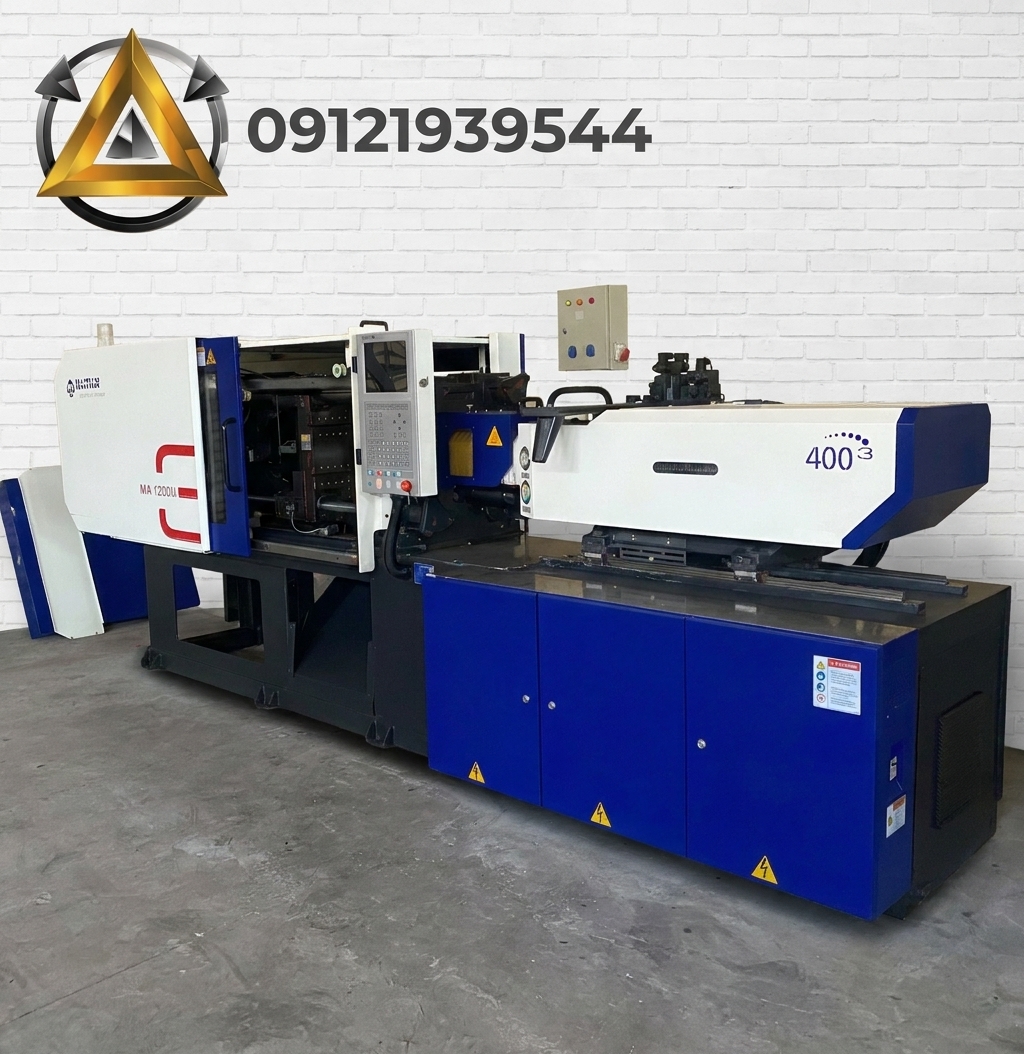

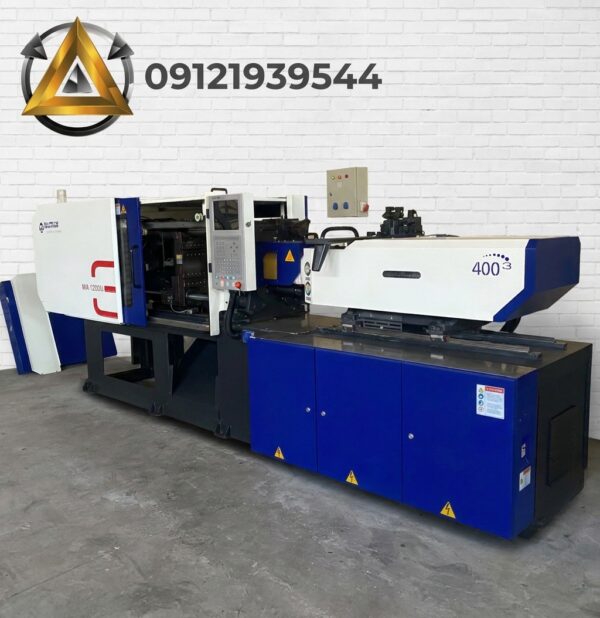

دستگاه تزریق پلاستیک 120 تن هایتین

دستگاه تزریق پلاستیک 120 تن هایتین یکی از کارآمدترین و پرفروش‌ترین ماشین‌ آلات در صنعت قالب‌ گیری تزریقی است. این دستگاه با بهره‌گیری از تکنولوژی روز دنیا، برای تولید قطعات پلاستیکی با وزن متوسط و دقت بالا طراحی شده است. شرکت هایتین (Haitian) به عنوان بزرگترین تولیدکننده ماشین‌ آلات تزریق در جهان، در این مدل تلفیقی از سرعت، دقت و مصرف بهینه انرژی را ارائه می‌دهد. در ادامه به جزئیات دقیق دستگاه تزریق پلاستیک هایتین خواهیم پرداخت:

بررسی تخصصی و جزئیات فنی دستگاه تزریق پلاستیک 120 تن هایتین (Haitian)

برای ارزیابی دقیق عملکرد و انتخاب بهینه دستگاه تزریق پلاستیک 120 تن هایتین، بررسی کاتالوگ فنی و تفکیک مشخصات بر اساس واحدهای اصلی دستگاه (گیره، تزریق، هیدرولیک و کنترلر) ضروری است. در ادامه، پارامترهای فنی به صورت کاربردی و با رویکرد مهندسی تحلیل شده‌اند:

۱. مشخصات واحد گیره

واحد گیره در سری ۱۲۰ تن هایتین با مکانیزم بازویی پنج‌نقطه‌ای دوبل (5-Point Double Toggle) طراحی شده است که توزیع نیروی یکنواختی را روی صفحات قالب اعمال می‌کند.

• نیروی قفل‌گیره (Clamping Force): 1200 کیلو نیوتن (120 تن). این نیرو برای خنثی کردن فشار داخل کویته‌ها در حین تزریق قطعاتی با سطح مقطع متوسط کاملاً ایده‌آل است.
• فاصله بین میله‌های راهنما (Tie-bar Clearance): به طور استاندارد در ابعاد حدود $410$ میلی‌متر.
• نکته کاربردی: این پارامتر مستقیماً تعیین‌کننده حداکثر ابعاد قالبی است که می‌توان روی دستگاه نصب کرد. قالب باید از فضای بین این میله‌ها عبور کند.
• ضخامت مجاز قالب (Mold Thickness): متغیر در بازه حدودی 150 تا 380 میلی‌متر. مکانیزم تنظیم ضخامت قالب به صورت اتوماتیک و از طریق چرخ‌دنده‌های هیدرولیکی انجام می‌شود.
• کورس بازشو گیره (Opening Stroke): حدود $0$ میلی‌متر، که فضای کافی برای خروج قطعات (Ejection) توسط ربات یا به صورت سقوط آزاد را فراهم می‌کند.

۲. مشخصات واحد تزریق

شرکت هایتین برای مدل ۱۲۰ تن، معمولاً سه نوع سیلندر و ماردون (A, B, C) با قطرهای متفاوت ارائه می‌دهد تا دستگاه برای متریال‌ها و وزن‌های مختلف کالیبره شود.

• قطر ماردون (Screw Diameter): معمولاً در ابعاد 36، 40 و 45 میلی‌متر قابل سفارش است.
• وزن تزریق (Shot Weight): بر اساس قطر ماردون و چگالی مواد پلی‌استایرن (PS)، وزن تزریق عملیاتی بین 140 تا 230 گرم متغیر است.
• نسبت طول به قطر ماردون (L/D Ratio): معمولاً 20:1 یا $22:1$.
• نکته کاربردی: نسبت L/D بالاتر به معنای ترکیب و همگن‌سازی (Plasticizing) بهتر مواد مذاب و مستربچ است که در تولید قطعات رنگی و شفاف اهمیت بالایی دارد.
• فشار تزریق (Injection Pressure): بسته به نوع سیلندر انتخابی، بین 160 تا 220 مگاپاسکال (MPa). فشار تزریق بالا برای پر کردن قالب‌های دارای دیواره نازک (Thin-wall) الزامی است.

۳. سیستم هیدرولیک و محرکه

تکنولوژی درایو در دستگاه‌های جدید هایتین (مانند سری Mars) بر پایه سیستم‌های سروو حلقه بسته (Closed-Loop Servo) استوار است.

• راندمان مصرف انرژی: الکتروموتور سروو تنها در زمان‌هایی که نیاز به حرکت جک‌ها یا چرخش ماردون باشد، با دور متناسب کار می‌کند. این سیستم در مقایسه با پمپ‌های دبی ثابت، بین $40\%$ تا $80\%$ کاهش مصرف برق به همراه دارد.
• فشار سیستم هیدرولیک: حداکثر $17.5$ مگاپاسکال.
• سرعت پاسخ‌گویی (Response Time): رسیدن به حداکثر فشار در کمتر از 0.05. ثانیه، که باعث افزایش سرعت سیکل تولید (Cycle Time) و کاهش زمان‌های مرده می‌شود.

۴. سیستم کنترلر و الکترونیک

هایتین در دستگاه‌های خود از کنترلرهای صنعتی پیشرفته (اغلب از برندهای KEBA اتریش یا Techmation تایوان) استفاده می‌کند.

• دقت کنترل دما: استفاده از الگوریتم PID برای کنترل المنت‌های حرارتی سیلندر، با خطای کمتر از $\pm 1$ درجه سانتی‌گراد. این دقت از تخریب حرارتی پلیمرهای حساس جلوگیری می‌کند.
• رابط کاربری (HMI): نمایشگر رنگی چندزبانه با قابلیت ذخیره‌سازی اطلاعات صدها قالب مختلف.
• مانیتورینگ فرآیند: قابلیت نمایش گراف‌های فشار و سرعت تزریق به صورت لحظه‌ای (Real-time) جهت عیب‌یابی و بهینه‌سازی پارامترهای تزریق.

۵. ابعاد و وزن کلی دستگاه

• ابعاد فیزیکی (طول × عرض × ارتفاع): حدود $\times$ 4.5 متر.
• وزن خالص دستگاه: حدود 3.5 تا 4 تن.
• نکته کاربردی: اطلاع از وزن دستگاه برای طراحی فونداسیون کف کارگاه و انتخاب تجهیزات جابه‌جایی (جرثقیل سقفی یا لیفتراک) پیش از خرید الزامی است.

ویژگی‌های برجسته دستگاه تزریق پلاستیک 120 تن هایتین
